3302S มินิ-Pro OTDR ใช้กับ FTTx และเข้าถึงการสร้างและบำรุงรักษาเครือข่าย เพื่อทดสอบจุดพักไฟเบอร์ ความยาว การสูญเสีย และการตรวจจับแสงอินพุตอัตโนมัติ ทดสอบอัตโนมัติด้วยปุ่มเดียวเครื่องทดสอบมีขนาดกะทัดรัดพร้อมหน้าจอ LCD สีสันสดใสขนาด 3.5 นิ้ว เปลือกพลาสติกดีไซน์ใหม่ กันกระแทกและป้องกันการตกหล่นเครื่องทดสอบยังรวม 8 ฟังก์ชันเข้ากับ OTDR ที่ผสานรวมอย่างสูง, แผนที่เหตุการณ์, แหล่งกำเนิดแสงที่เสถียร, เครื่องวัดพลังงานออปติคอล, ตัวระบุตำแหน่งข้อบกพร่องของภาพ, การพิสูจน์อักษรลำดับสายเคเบิล, การวัดความยาวสายเคเบิล และฟังก์ชันไฟส่องสว่างสามารถตรวจจับเบรกพอยต์, ขั้วต่อสากล, ที่เก็บข้อมูลภายใน .600, การ์ด TF, ที่เก็บข้อมูล USB และแบตเตอรี่ลิเธียม 4000mAh ในตัว, การชาร์จ USB เป็นทางเลือกที่ดีสำหรับการทำงานภาคสนามในระยะยาว
|

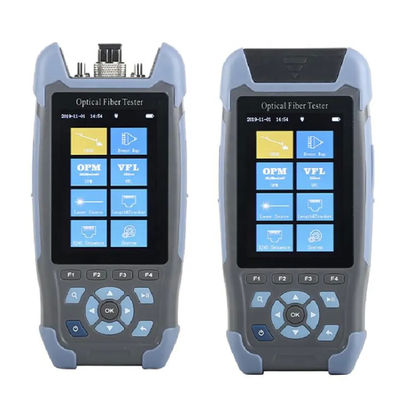

มินิ-Pro OTDR
|
|
|
||
|
แบบอย่าง
|
3302ส
|
|
||
|
ความยาวคลื่น
|
1310nm/1550nm±20nm
|
|
||
|
ประเภทไฟเบอร์
|
G.652 SM ไฟเบอร์
|
|
||
|
ช่วงไดนามิก
|
24dB/22dB
|
|
||
|
โซนตาบอดเหตุการณ์
|
3 ม
|
|
||
|
เอทีที บลายด์โซน
|
8 ม
|
|
||
|
ช่วงทดสอบ
|
500m~60km
|
|
||
|
ความกว้างของพัลส์
|
3ns ~ 10us
|
|
||
|
ช่วงความแม่นยำ
|
±(1 ม.+ช่วงสุ่มตัวอย่าง +0.005％×ระยะทดสอบ)
|
|
||
|
ความแม่นยำในการสูญเสีย
|
±0.2dB/เดซิเบล
|
|
||
|
จุดสุ่มตัวอย่าง
|
16k~128k
|
|
||
|
ความละเอียดในการสุ่มตัวอย่าง
|
0.05ม.~8ม
|
|
||
|
ความแม่นยำในการสะท้อนแสง
|
±3dB
|
|
||
|
การจัดเก็บข้อมูล
|
ภายใน: ≥600； ภายนอก: บัตร TF
|
|
||
|
ระดับความปลอดภัยของเลเซอร์
|
ระดับชั้นⅡ
|
|
||
|
รูปแบบไฟล์
|
รูปแบบไฟล์มาตรฐาน SOR
|
|
||
|
ตัวเชื่อมต่อ
|
FC/UPC (เปลี่ยน SC,ST)
|
|
||
|
อปพร
|
|
|
||
|
ช่วงคลื่น
|
800nm~1700nm
|
|
||
|
ประเภทอินเทอร์เฟซ
|
ข้อต่อยูนิเวอร์ซัล FC/SC/ST
|
|
||
|
ช่วงทดสอบ
|
-50dBm~+26dBm
|
|
||
|
ความไม่แน่นอน
|
±5%
|
|
||
|
การระบุความถี่
|
CW/270/330/1k/2kHz
|
|
||
|
ความยาวคลื่นการสอบเทียบ
|
850/980/1300/1310/1490/1550/1625/1650นาโนเมตร
|
|
||
|
ลส
|
|
|
||
|
ประเภทแอลดี
|
FP-LD
|
|
||
|
ความยาวคลื่นขาออก
|
1550nm±20nm
|
1310nm/1550nm±20nm
|
||
|
กำลังขับ
|
≥-5dBm
|
|
||
|
ความถี่มอดูเลต
|
270/330/1k/2kHz
|
|
||
|
ความเสถียร
|
CW, ± 0.5dB/15 นาที (ทดสอบหลังจากอุ่นเครื่อง 15 นาที)
|
|
||
|
ตัวเชื่อมต่อ
|
FC/UPC (เปลี่ยน SC,ST)
|
|
||
|
วี.เอฟ.แอล
|
|
|
||
|
ความยาวคลื่นการทำงาน
|
650nm±20nm
|
|
||
|
กำลังขับ
|
≥10mW
|
|
||
|
โหมด
|
CW/1Hz/2Hz
|
|
||
|
ตัวเชื่อมต่อ
|
FC/SC/ST
|
|
||
|
การวัดความยาวสายเคเบิล RJ45
|
|
|
||
|
ช่วงทดสอบ
|
300ม
|
|
||
|
พารามิเตอร์อื่น ๆ
|
|
|
||
|
จ่าย
|
จอ LCD สี 3.5 นิ้ว
|
|
||
|
อินเทอร์เฟซข้อมูล
|
ไมโครยูเอสบี
|
|
||
|
จัดเก็บข้อมูลภายนอก
|
บัตรทีเอฟ
|
|
||
|
พาวเวอร์ซัพพลาย
|
แบตเตอรี่ลิเธียมโพลิเมอร์:3.7V,4000mAh
อะแดปเตอร์ไฟฟ้า:5VDC,2A |
|
||
|
อายุการใช้งานแบตเตอรี่
|
สแตนด์บาย> 20 ชม.； เวลาการวัด> 12 ชม
|
|
||
|
อุณหภูมิในการทำงาน
|
-10℃～+50℃
|
|
||
|
อุณหภูมิในการจัดเก็บ
|
-40℃～+70℃
|
|
||
|
ความชื้นสัมพัทธ์
|
0～95％ไม่ควบแน่น
|
|
||
|
น้ำหนัก
|
≤350g
|
|
||
|
มิติ
|
173มม.×82มม.×37มม
|
|
||
|
ฟังก์ชั่น: สีส้ม, OTDR/OPM/LS/VFL/RJ45 ลำดับ/ไฟฉาย
|
|
|
||
|
เลขที่
|
ชื่อ
|
จำนวน
|
ข้อสังเกต
|
|
1
|
เจ้าภาพ
|
1
|
รวมแบตเตอรี่
|
|
2
|
อแดปเตอร์
|
1
|
|
|
3
|
สายข้อมูล
|
1
|
|
|
4
|
ซีดี (ซอฟต์แวร์วิเคราะห์, คู่มือผู้ใช้)
|
1
|
|
|
5
|
คู่มือการใช้
|
1
|
|
|
6
|
ขั้วต่อ SC/UPC
|
1
|
|
|
7
|
ใบรับรองการสอบเทียบ
|
1
|
|
|
8
|
ใบรับรองคุณสมบัติ / บัตรรับประกันบริการ
|
1
|
|
|
9
|
ทำความสะอาดชิ้นฝ้าย
|
10
|
|
|
10
|
กระเป๋าเครื่องมือ
|
1
|
|
