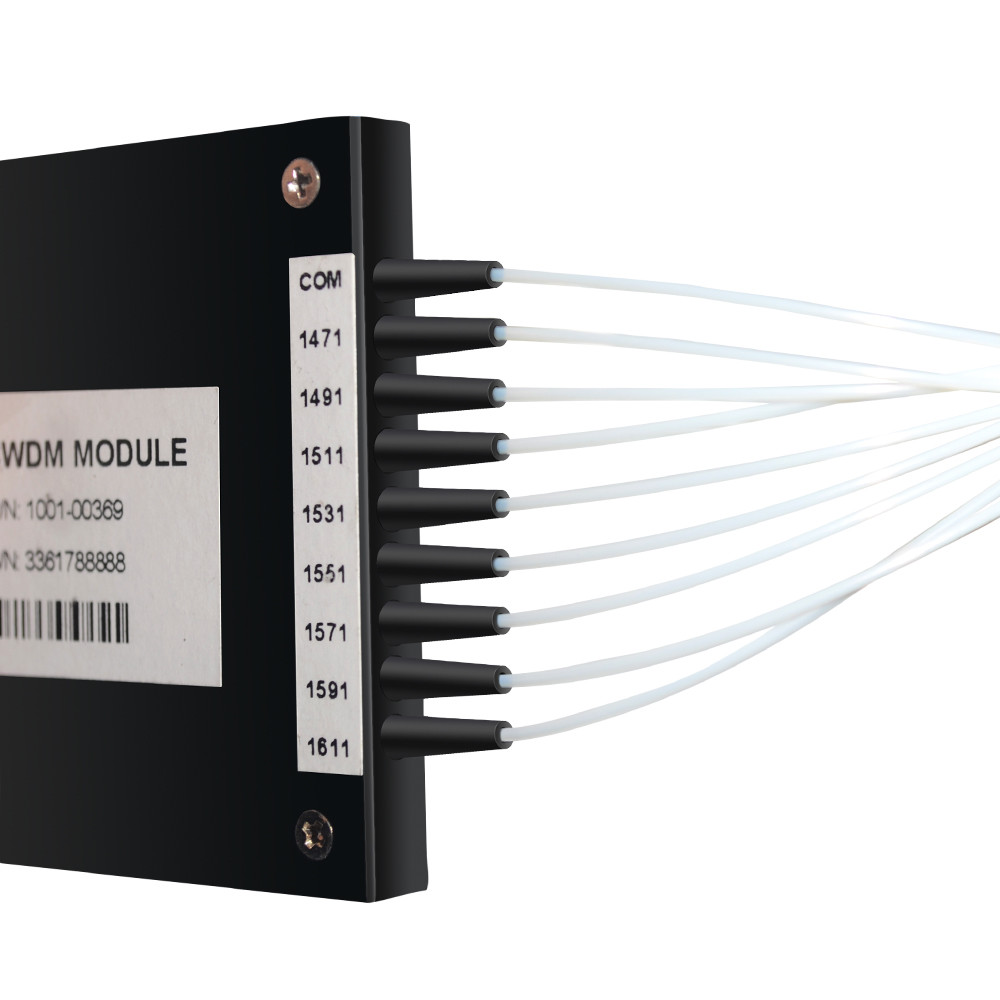

افزودن/ رها کردن کانال های CWDM
CWDM
پیوندهای فیبر نوری CATV
دسترسی به شبکه های LAN
ارتباطات از راه دور
1) از دست دادن درج کم
2) ایزوله کانال عالی
3) پایداری و قابلیت اطمینان بالا
4) هزینه کم
|
مورد
|
واحد
|
مولفه های
|
|
فاصله کانال
|
|
شبکه های 20 نانومتری ITU
|
|
محدوده طول موج
|
نانومتر
|
1260 تا 1620
|
|
مراکز کانال (ITU یا ITU+1)
|
نانومتر
|
1270/1290…1610 یا 1271/1291…1611
|
|
باند عبور
|
نانومتر
|
≥+/-6.5، 7.0،7.5
|
|
موج عبور باند
|
دسی بل
|
≤0.35
|
|
از دست دادن درج انتقال
|
دسی بل
|
≤0.70 (معمولی 0.50)
|
|
از دست دادن درج بازتاب
|
دسی بل
|
≤0.40
|
|
جداسازی انتقال (کانال adj)
|
دسی بل
|
≥30
|
|
جداسازی انتقال (کانال غیر ادج)
|
دسی بل
|
≥45
|
|
جداسازی انعکاس
|
دسی بل
|
≥13
|
|
از دست دادن وابسته به قطبش
|
دسی بل
|
≤0.1
|
|
پراکندگی حالت پلاریزاسیون
|
ps
|
≤0.2
|
|
پایداری حرارتی
|
دسی بل/ درجه سانتی گراد
|
0.005 ≤
|
|
جهت دهی
|
دسی بل
|
≥50
|
|
برگشت ضرر
|
دسی بل
|
≥45
|
|
کنترل قدرت نوری
|
میلی وات
|
≤300
|
|
نیروی کششی
|
ن
|
≥5
|
|
محدوده دمای عملیاتی
|
درجه سانتی گراد
|
-5 تا 70
|
|
محدوده دمای ذخیره سازی
|
درجه سانتی گراد
|
-40 تا +85
|
|
نوع فیبر
|
|
SMF-28e
|
|
ابعاد بسته
|
میلی متر
|
≤5.5 x 34
|
