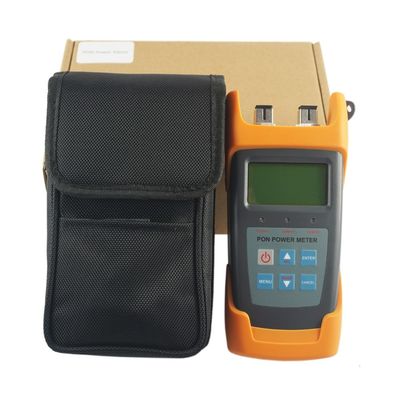

PON80 Serisi PON Optik Güç Ölçer, FTTx uygulaması ve bakımında hedeflenir.Bu güç ölçer, ses, veri ve video sinyallerini aynı anda test edebilir ve tahmin edebilir.PON projelerinin yapımı ve bakımı için gerekli ve ideal bir araçtır.
1.Ses, veri ve video sinyali senkron ölçümünde deney yapabilir ve BPON/EPON/GPON'da görüntüleyebilir.

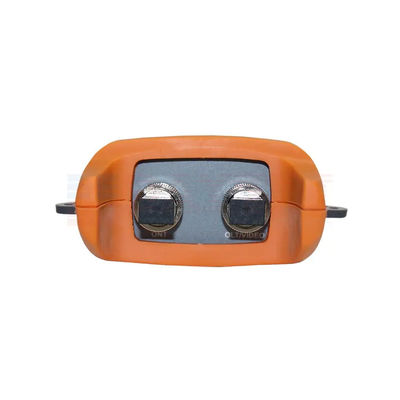

2. Fiber üzerindeki üç dalga boyunun tümü için eşzamanlı ölçüm sağlama (1490nm, 1550nm,1310nm)
3. 1310nm akış yukarı Burst modu ölçümünde kullanılır.
4. Eşiği ayarlayarak, veri aktarımı yaparak ve ortalama uzunluğunu kalibre ederek PC ile bağlantı yazılımını kullanın.
5.USB iletişim bağlantı noktası, bir PC'ye veri aktarımı sağlar.1000 ölçüm öğesi, veri incelemesi için PON80 PON güç ölçere veya bilgisayara kaydedilebilir.
6. Modüler optik güç ölçer ile, dahil850,300,1310,1490,1550,1625sixs(PON80AP, PON80A 850nm dalga boyu olmadan);Görsel hata bulma modüllü (PON80 ve PON80AV)
7.Tek portlu optik güç ölçer ve VFL.(sadeceT-PO3213A)
8. İsteğe bağlı Çince/İngilizce ekranı.
9. Toplamda 10 adede kadar farklı eşik seti sunar.Üç durum LED'i, sırasıyla Geçti, Uyar ve Başarısız olmak üzere farklı optik sinyal koşullarını temsil eder.
10.10 dakika Otomatik kapanma işlevi etkinleştirilebilir veya devre dışı bırakılabilir
11. İyi anahtar tasarımı, yüksek hassasiyet, test cihazının hacmini ve ağırlığını büyük ölçüde azaltır.
12. Seçmek için kendi kullanımına göre farklı işlevlere karşılık gelen farklı modeller.
PON modülü
|
1310 yukarı akış ölçümü
|
|
|
|
Geçiş Bölgesi(nm)
|
1260nm~1360nm
|
|
|
Ölçüm Aralığı (dBm)
|
-40dBm～+10dBm
|
|
|
Çıkış gücü (maks)
|
15dBm
|
|
|
İzolasyon@1490/1550(dB)
|
>40dB
|
|
|
Patlama modu ölçümü
hata |
<±0.5dB
|
|
|
1490 aşağı akış ölçümü
|
|
|
|
Geçiş Bölgesi(nm)
|
1535nm~1570nm
|
|
|
Ölçüm Aralığı(dBm)
|
-40dBm～+10dBm
|
|
|
Çıkış gücü (maks)
|
25dBm
|
|
|
İzolasyon@1310/1550(dB)
|
>40dB
|
|
|
1550 aşağı akış ölçümü
|
|
|
|
Geçiş Bölgesi(nm)
|
1535nm~1570nm
|
|
|
Ölçüm Aralığı(dBm)
|
-40dBm～+10dBm
|
|
|
Çıkış gücü (maks)
|
25dBm
|
|
|
İzolasyon@1310/1490nm)
|
>40dB
|
|
|
Ölçüm doğruluğu
|
|
|
|
Doğal belirsizlik (dB)
|
±0.5dB
|
|
|
Doğrusallık(dB)
|
±0.1dB
|
|
|
Geçiş Kaybı(dB)
|
<1.5dB
|
|
|
Genel bilgi
|
|
|
|
|
||||
|
Dedektör Tipi
|
InGaAs
|
|
|
|
||||
|
Optik Bağlayıcı
|

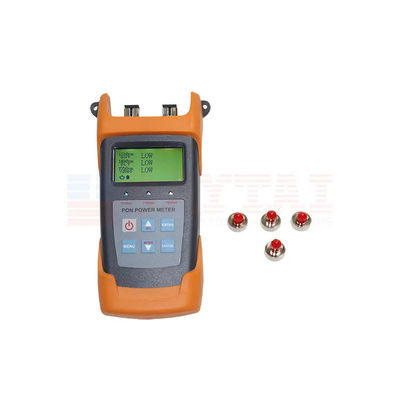

FC/SC/ST Değiştirilebilir/2,5 evrenseladaptör
|
|
|
|
||||
|
Elyaf Tipi
|
SM 9/125um
|
|
|
|
||||
|
Ölçü birimi
|
dB/dBm/xW
|
|
|
|
||||
|
Çözünürlük (dB)
|
0.01dB
|
|
|
|
||||
|
Çalışma Gerilimi(V)
|
DC 3.3V~5.5V
|
|
|
|
||||
|
Güç kaynağı
|
3 adet1.5V pil
|
|
|
|
||||
|
Sürekli Çalışma süresi (saat)
|
PON: 90 saat
|
PON: 90 saat
OPM: 100 saat
VFL: 50 saat
|
PON:90s
VFL: 50 saat
|
PON: 90 saat
OPM:100 saat
|
||||
|
Çalışma Sıcaklığı(℃)
|
-10°C~60°C
|
|
|
|
||||
|
Depolama sıcaklığı(℃)
|
-10°C~60°C
|
|
|
|
||||
|
Ağırlık (kg)
|
423g
|
425 gr
|
424g
|
424g
|
||||
Not: Pilin çalışma süresi, arka ışığı açmayan enstrüman içindir, arka ışığı açarsanız çalışma süresi kısalır.
Normal Optik Güç Ölçer Modülü
|
Normal Optik Güç Ölçer
|
PON80
|
PON80A
|
PON80AP
|
|||
|
Ölçüm doğruluğu
|
|
|
|
|||
|
Doğal belirsizlik(dB)
|
±0.5dB
|
|
|
|||
|
Doğrusallık(dB)
|
Hiçbiri
|
±0.1dB
|
|
|||
|
Ölçüm Aralığı(dBm)
|
-70dBm～+6dBm
|
|
|
|||
|
Genel bilgi
|
|
|
|
|||
|
Ölçü birimi
|
Hiçbiri
|
dB/dBm
|
|
|||
|
Çözünürlük (dB)
|
|
0.01dB
|
|
|||
|
Kalibrasyon Dalgaboyu(nm)
|
|
1300/1310/1490/1550/1625
|
850/1300/1310/1490/1550/1625
|
|||
|
Dedektör Tipi
|
|
InGaAs
|
|
|||
|
Optik Bağlayıcı
|
|
FC/SC/ST Değiştirilebilir/2,5 evrensel
|
|
|||
VFL Modülü
|
VFL
|
PON80
|
PON80A
|
PON80AV
|
|
|
Çıkış gücü
|
Hiçbiri
|
>0,5mW
|
|
|
|
dalga boyu
|
|
650nm
|
|
|
|
Optik Bağlayıcı
|
|
FC/SC/STDeğiştirilebilir/2,5 evrensel adaptör
|
|
|
|
Elyaf Tipi
|
|
Küçük/AA
|
|
|
